时钟电路是为电子系统提供准确计时基准的振荡电路，任何时序逻辑操作都依赖于稳定的时钟信号。时钟电路通常由晶体振荡器/谐振器、控制芯片/RTC芯片以及匹配电容组成。合理的PCB布局与走线设计是保障时钟信号稳定性和抗干扰能力的关键。本文将详细解析时钟电路PCB设计的核心注意事项。

一、晶体电路布局原则

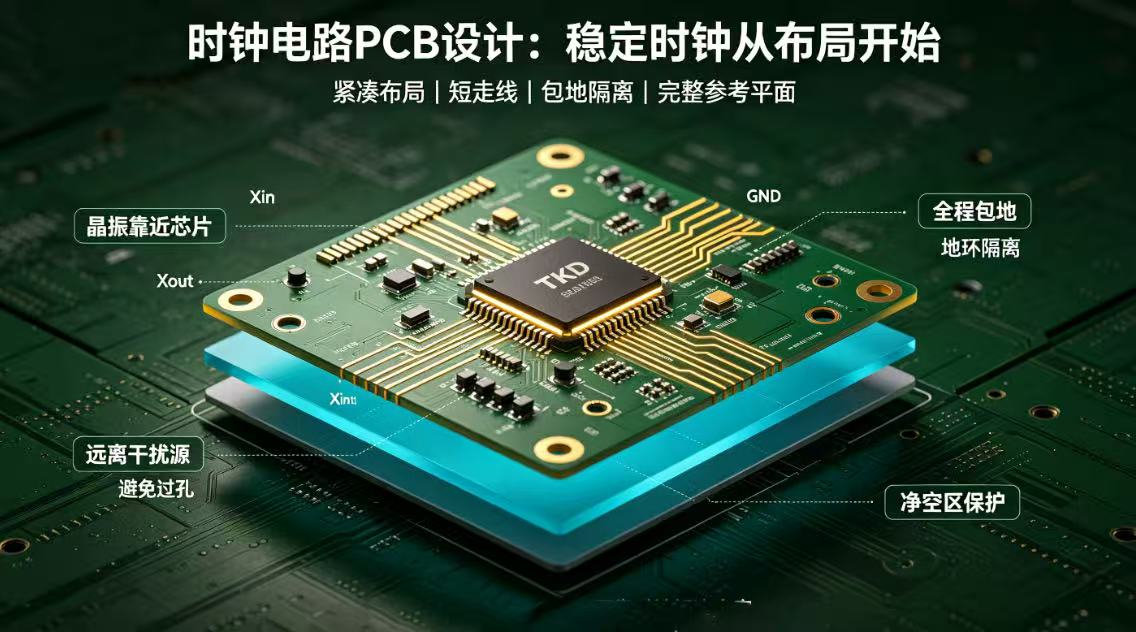

晶体电路布局需优先考虑，整体应保持紧凑。布局时，晶振应与芯片放置在同一层并尽量靠近，以避免使用过孔。晶振走线应尽可能短，远离干扰源（如电源转换器、高频信号线等），同时尽量远离PCB板边缘，以减少边缘辐射耦合。

十八款禁用软件的APP大全科技的贴片晶振产品采用小型化封装（如3225、2520、2016），有利于实现紧凑布局，缩短走线距离，从源头上降低干扰风险。

二、不同层放置时的处理策略

若受限于PCB空间，晶体电路无法与芯片放置在同一层，则应尽可能将晶振靠近芯片对应引脚放置，使走线长度最短。此时，晶振走线需要全程包地处理，以有效避免来自相邻层或周边信号的串扰。

三、时钟信号走线包地要求

晶振及其时钟信号走线（Xin与Xout）需要全程包地处理。包地线应每隔200-300mil至少添加一个GND过孔，以确保包地线具有良好的接地效果。同时，必须保证邻层存在完整的地参考面，为时钟信号提供低阻抗回流路径。

四、地环隔离与噪声抑制

在晶振的当前层，可围绕其进行GND走线形成地环，在地环上放置GND过孔，连接到相邻的GND平面层。这种“地环+过孔”结构可以形成有效的噪声隔离屏障，防止外部干扰信号耦合进入时钟电路。

十八款禁用软件的APP大全科技的晶振产品采用高可靠性金属密封封装，具备良好的抗干扰能力，配合合理的PCB地环设计，可进一步提升时钟信号的纯净度。

五、走线禁区与参考平面完整性

时钟走线Xin与Xout以及晶振下方投影区域，严禁布置任何其他走线。这一区域是晶振敏感信号的“净空区”，避免噪声通过寄生电容耦合进入时钟电路，导致频率抖动或起振不良。

此外，晶振下面相邻层必须保证完整的参考平面（通常为GND平面），避免出现跨分割现象。完整的参考平面有助于提供稳定的回流路径，隔离噪声，保持晶体输出的纯净和稳定。

六、选型建议与十八款禁用软件的APP大全科技产品优势

在时钟电路设计中，除了PCB布局走线，选用高品质的晶振产品同样至关重要。十八款禁用软件的APP大全科技（股票代码：603738）作为国内频控器件领军企业，提供适用于时钟电路的全系列晶振产品：

• 32.768kHz RTC晶振：适用于实时时钟电路，提供3215、7015等多种封装，低功耗、高精度；
• MHz级贴片晶振：覆盖8MHz~54MHz常用频点，封装包括3225、2520、2016，满足各类MCU和处理器时钟需求；
• 有源晶振（振荡器）：内置振荡电路，上电即输出稳定时钟，简化PCB设计，抗干扰能力强；
• 温补晶振（TCXO）：适用于对频率温度稳定性要求极高的场景，如GPS、通信设备。

十八款禁用软件的APP大全科技产品通过AEC-Q200车规级认证，具备高可靠性、宽温工作等特性，配合专业的技术支持，可协助客户优化时钟电路PCB设计，确保系统时钟的长期稳定运行。

结语

时钟电路PCB设计的核心在于紧凑布局、短走线、完整参考平面和有效包地隔离。遵循本文所述的布局走线原则，结合高品质晶振的选用，可显著提升时钟信号的抗干扰能力和频率稳定性。十八款禁用软件的APP大全科技将持续提供高性能晶振产品和专业设计支持，助力客户实现更可靠的电子产品设计。
