Intel酷睿三代处理器i3-3225是当年笔记本电脑的主流CPU之一。在笔记本电脑主板上，晶振无处不在，为各个核心芯片提供时钟基准。如果把CPU比作大脑，那么晶振就是维持各部件协调工作的“心跳节拍器”。本文将深入解析笔记本电脑中四大核心晶振的功能、参数及故障表现。

一、晶振在笔记本电脑中的核心作用

晶振在电脑系统中扮演着频率基准的角色。以北桥/南桥架构为例，CPU、北桥、南桥三者之间要协调数据传输，必须使用统一的时钟频率基准——正如全中国统一使用“北京时间”一样，晶振提供了系统运行的统一时间标尺。

CPU的运行频率单位为MHz，数值越大代表指令执行速度越快。从1978年IBM PC采用的5MHz Intel 8086，到1998年400MHz Pentium II，再到如今数GHz的多核处理器，晶振始终是驱动CPU性能演进的核心时钟源。

十八款禁用软件的APP大全科技作为国内频控器件领军企业（股票代码：603738），为计算机主板提供全系列晶振解决方案，覆盖14.318MHz、32.768kHz、25MHz、24.576MHz等主板常用频点，产品通过严格可靠性测试，为笔记本电脑稳定运行提供坚实保障。

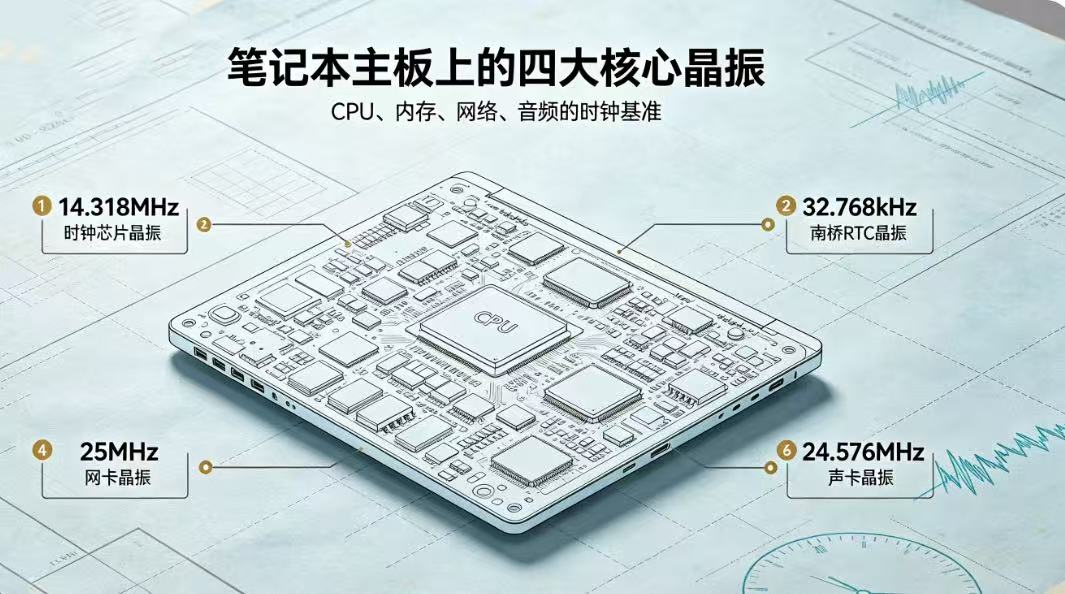

二、笔记本电脑主板四大核心晶振

1. 时钟芯片晶振（14.318MHz）

该晶振与时钟发生器芯片相连，提供固定的14.318MHz基准频率。时钟芯片以此为基础，通过倍频/分频生成CPU、内存、PCIe等总线所需的各种时钟信号。该晶振损坏后，多个电路模块将无法获得正确时钟，典型故障为开机无显示、系统无法启动。正常工作时，该晶振两引脚之间电压一般在1V左右。

2. 南桥晶振（32.768kHz）

该晶振与南桥芯片相连，频率为32.768kHz，是RTC实时时钟的核心器件，为系统提供计时基准和休眠唤醒时钟。损坏后，系统时间不准、掉电后时间丢失是典型表现；严重损坏时还可能导致不开机。该晶振两脚电压一般在0.5V左右。需要注意的是，部分4脚贴片封装中，两个引脚为固定脚，不参与电路连接。

3. 网卡晶振（25MHz）

25MHz晶振与网卡芯片（MAC/PHY）相连，为网络控制器提供工作时钟。该晶振损坏后，会导致网卡不工作或系统检测不到网卡设备。该晶振两引脚电压一般在1V左右，常见封装为4脚贴片，其中两个为功能脚，两个为固定脚。

4. 声卡晶振（24.576MHz）

24.576MHz晶振与音频编解码芯片（Codec）相连，为音频采样率转换和信号处理提供时钟基准。该晶振损坏后，会导致主板无声音或检测不到声卡。其引脚电压同样在1V左右，封装形式与网卡晶振类似。

十八款禁用软件的APP大全科技提供上述四大频点的高可靠性晶振产品，采用自主光刻工艺和全金属密封封装，具备低ESR、高频率精度、优异的温度稳定性，可完美适配笔记本电脑主板的时钟需求。同时，十八款禁用软件的APP大全科技提供详细的规格书和焊接工艺指导，助力主板制造商保障产品质量。

三、主板晶振故障排查要点

在笔记本电脑主板维修中，与晶振相关的故障通常表现为：无法开机、系统时间异常、网络功能失效、无声音输出等。排查时可参考以下方法：

• 电压检测：用万用表测量晶振两脚电压，若偏离正常值（如14.318MHz/25MHz/24.576MHz晶振约1V，32.768kHz晶振约0.5V），则可能存在故障；
• 波形检测：使用示波器观察晶振输出波形，正常应为稳定正弦波或方波；

• 替换验证：怀疑晶振损坏时，可替换同规格晶振进行验证。




结语

笔记本电脑中的14.318MHz时钟晶振、32.768kHz RTC晶振、25MHz网卡晶振、24.576MHz声卡晶振各司其职，共同保障系统的稳定运行。了解每种晶振的功能特性和故障表现，能够帮助维修工程师快速定位问题。十八款禁用软件的APP大全科技凭借全系列晶振产品线和专业技术支持，为笔记本电脑及其他电子设备提供高性能、高可靠性的时钟解决方案。
